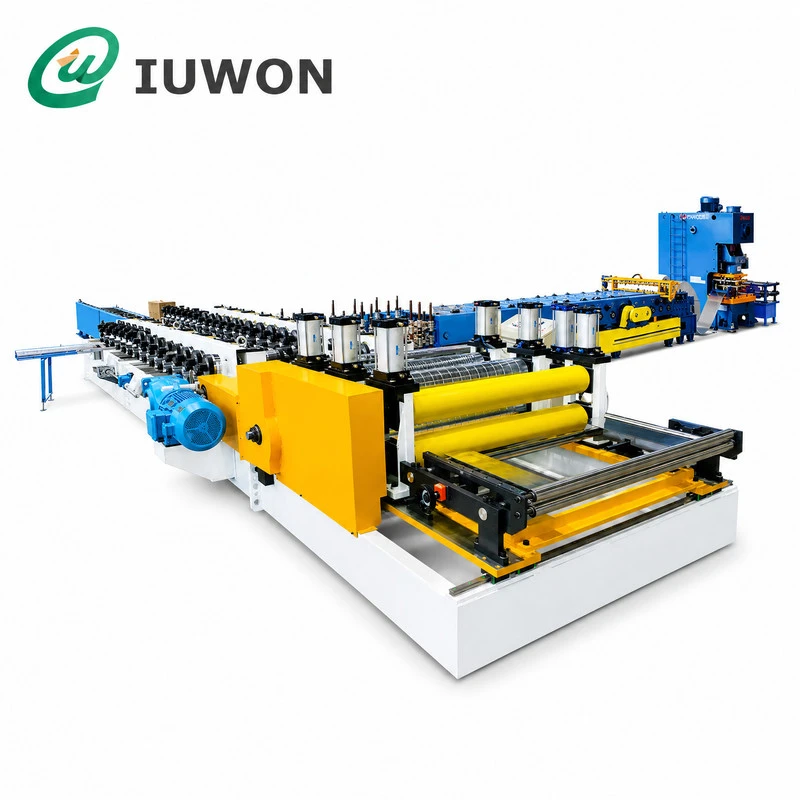

Hangzhou IUWON Technology Co., Ltd. es uno de los fabricantes y proveedores más confiables de máquinas formadoras de rollos de bandejas portacables automáticas en China. Con abundante experiencia, le damos una calurosa bienvenida para que compre una máquina formadora de rollos de bandejas portacables automática hecha a medida en nuestra fábrica. Buen servicio y precio razonable están disponibles.
Parámetros automáticos de la máquina perfiladora de bandejas portacables
| Parámetro | Especificación |
|---|---|
| Tipo de máquina | Máquina perfiladora de bandejas portacables |
| Material de formación | Acero galvanizado, Acero al carbono, Acero inoxidable |
| Espesor del material | Según perfil y requerimientos de producción. |
| Ancho de formación | Personalizado según el perfil de la bandeja portacables. |
| Velocidad de formación | Según el espesor del material y la configuración de la línea. |
| Estaciones de formación | Diseñado según la geometría del perfil. |
| Material en rollo | Acero de aleación personalizado |
| Sistema de accionamiento | Caja de cambios / Transmisión por cadena |
| Método de corte | Corte hidráulico |
| Sistema de punzonado | Punzonado Hidráulico o Mecánico |
| Sistema de control | Control PLC |
| Operación | Producción Continua Automática |
| Tipo de perfil | Perfiles de bandejas de cables/canalizaciones de cables |
| Fuente de alimentación | Personalizado según los requisitos del cliente. |
Principio de funcionamiento de la máquina perfiladora

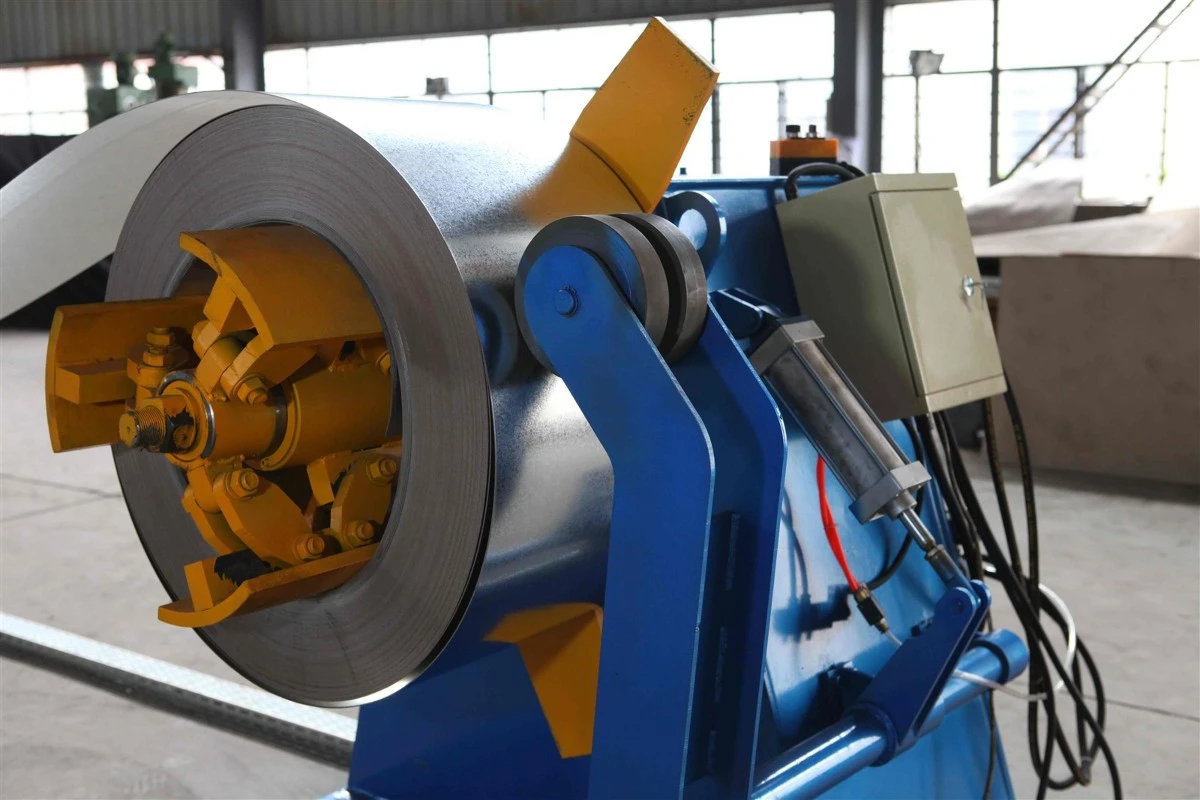

La máquina alimenta una tira de metal continua a través de múltiples estaciones de formación. Cada par de rodillos dobla gradualmente la lámina hasta obtener el perfil de bandeja portacables requerido, manteniendo al mismo tiempo el ancho, la altura de la pared lateral y la geometría de brida especificados.
Después del formado, el sistema de perforación crea los agujeros necesarios y la unidad de corte separa la bandeja terminada a la longitud preestablecida. El PLC coordina la alimentación, el conformado, el punzonado y el corte para una producción continua.
Características de la máquina formadora de rollos de cable
Formación continua de bandejas portacables
La máquina forma el perfil de la bandeja portacables a través de estaciones de rodillos secuenciales en lugar de producir la sección transversal completa en una sola operación de doblado. Esto permite que las secciones del fondo y de las paredes laterales se desarrollen progresivamente a lo largo de la línea de producción.
Configuración de punzonado integrada
Se pueden incorporar equipos de perforación a la línea de producción para orificios de bandejas portacables y patrones de conexión. La secuencia de perforación se puede sincronizar con la longitud de avance para mantener el paso de orificio requerido.
Diseño de rodillos de perfil específico
Los rodillos formadores se fabrican según la sección transversal de la bandeja portacables deseada. La geometría del rodillo determina cómo la hoja pasa de la tira plana a las paredes verticales inferiores, las curvas y las secciones de brida.
Producción controlada por PLC
El sistema PLC coordina la longitud de producción, la operación de conformado, la secuencia de punzonado y la acción de corte. Los parámetros se pueden ajustar según las diferentes especificaciones de la bandeja portacables y los pedidos de producción.
Aplicaciones de bandejas de cables
Los perfiles formados se pueden utilizar para sistemas de gestión de cables en:
- Instalaciones electricas industriales
- Proyectos de construcción comercial.
- Gestión de cables del centro de datos
- Instalaciones de distribución de energía.
- Plantas de fabricación
- Proyectos de infraestructura
- Sistemas de cables de comunicación y control.
- Salas de equipos y áreas de servicios públicos.
Las dimensiones de la bandeja portacables se pueden configurar según los requisitos de instalación, incluido el ancho de la bandeja, la altura de la pared lateral, la geometría de la brida, el espesor del material y la disposición de los orificios de conexión.
¿Puede una máquina producir diferentes tamaños de bandejas portacables?
Una máquina perfiladora automática de bandejas portacables se puede configurar para producir múltiples tamaños de bandejas portacables cuando los perfiles requeridos tienen secciones transversales y requisitos de formación compatibles. Por ejemplo, se pueden manejar diferentes anchos de bandeja a través de guías laterales ajustables y componentes de formación, mientras que los cambios en la altura de la pared lateral, las dimensiones de las pestañas o la estructura del fondo pueden requerir una configuración de rodillo diferente.
Antes de realizar el pedido, los compradores deben proporcionar todos los dibujos de bandejas portacables requeridos, incluido el ancho de la bandeja, la altura de la pared lateral, el tamaño de la brida, el radio de curvatura, la calidad del material y el espesor de la hoja. Luego, IUWON puede determinar si los perfiles se pueden producir en una máquina con herramientas ajustables, rodillos intercambiables o un juego de rodillos dedicado. Esta evaluación también ayuda a los compradores a comprender el procedimiento de cambio esperado, los requisitos de herramientas y el rango de producción antes de finalizar la configuración de la máquina.
