Tipos de máquinas perfiladoras

Máquinas perfiladorasson equipos de procesamiento de metales versátiles que doblan gradualmente bobinas de metal continuas en perfiles de sección transversal-fijos a través de grupos de rodillos de múltiples-estaciones. Con el rápido desarrollo de las industrias de fabricación de metales, construcción, automoción y eléctrica, los equipos de perfilado han evolucionado hasta convertirse en un sistema de productos diversificado y especializado. Los diferentes tipos de máquinas perfiladoras difieren mucho en el diseño estructural, la precisión del conformado, la velocidad de producción, la configuración del proceso y los escenarios aplicables.

Una comprensión clara de la clasificación y las características principales de varias máquinas perfiladoras es la base para que las empresas seleccionen equipos específicos, optimicen las líneas de producción y reduzcan los costos de fabricación. Este artículo clasifica sistemáticamente las principales máquinas perfiladoras de la industria desde cuatro dimensiones: forma estructural, automatización de la producción, escenario de aplicación y características del proceso, y analiza en profundidad sus principios de funcionamiento, ventajas principales e industrias aplicables.

El diseño estructural es el estándar de clasificación más fundamental de las máquinas perfiladoras, que determina el rango de conformado, la estabilidad operativa y la dificultad de mantenimiento del equipo. Según el número de soportes de laminación y la estructura de soporte mecánico, las máquinas perfiladoras se dividen en modelos de soporte único-, soporte múltiple-, voladizo y de eje pasante- convencional.

La máquina perfiladora de soporte único-es el tipo estructural más simple, equipada con un solo grupo de estaciones de perfilado de rodillos. Solo puede completar un simple-doblado y conformado de láminas de metal una sola vez, y solo es adecuado para procesar perfiles planos ultra-simples, tiras de borde de un solo-pliegue y juntas planas de metal delgadas.

Este tipo de equipo tiene las ventajas de un precio bajo, un espacio reducido, un funcionamiento sencillo y una baja tasa de fallos. Sin embargo, debido a la limitación del conformado de una sola-pasada, no puede procesar perfiles complejos con múltiples ángulos de plegado o requisitos de alta precisión dimensional. Su velocidad de producción es baja, generalmente de 3 a 8 m/min, y se utiliza principalmente para producción de prueba en lotes pequeños-, procesamiento de materiales auxiliares y personalización personalizada en talleres pequeños en la industria de procesamiento de metales.

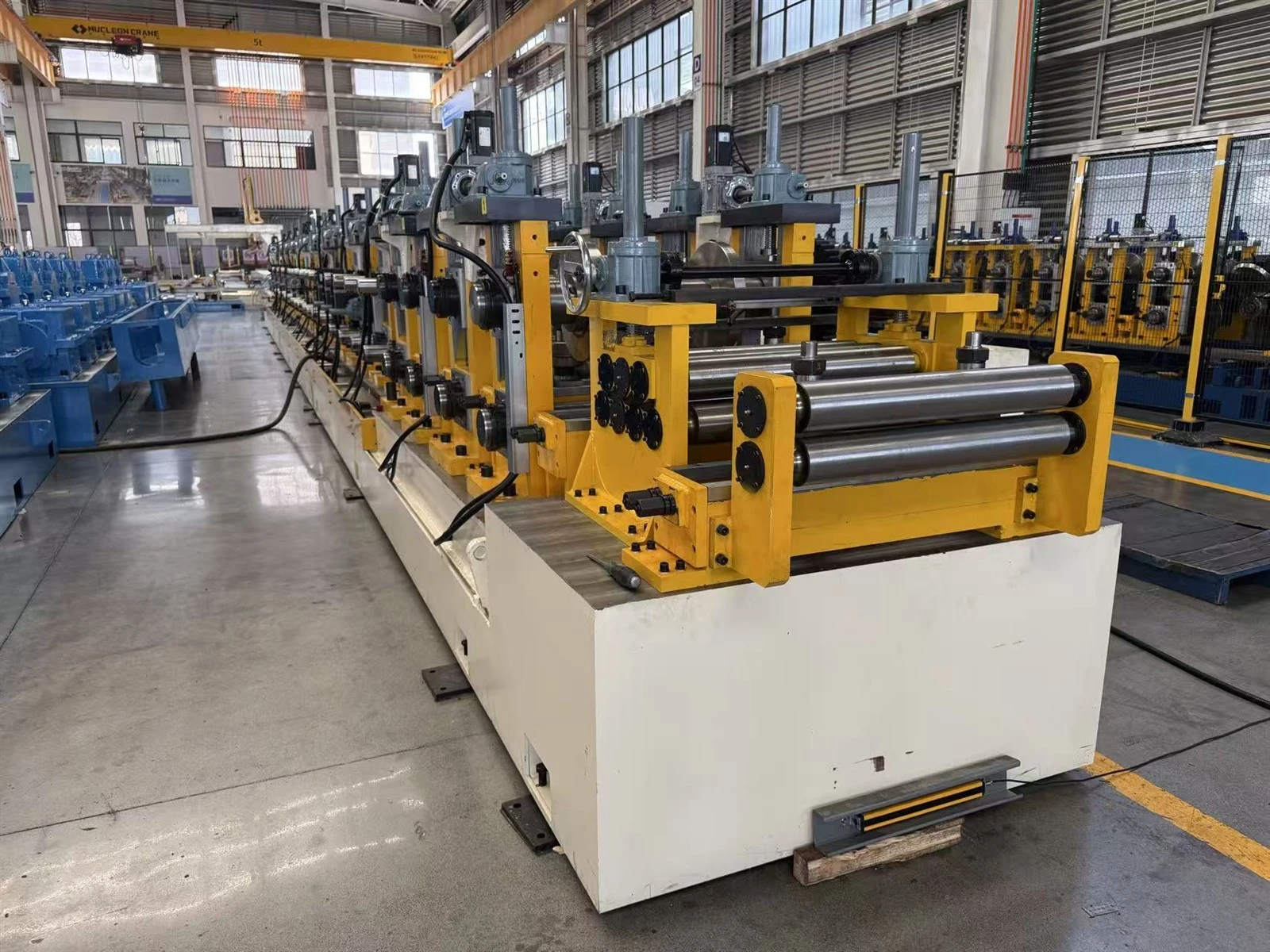

Las máquinas perfiladoras de soportes múltiples son el equipo estándar principal en el mercado industrial y están compuestas por de 8 a 24 estaciones de laminación secuenciales. Al adoptar el proceso central de "deformación gradual", el equipo dispersa la presión de flexión del metal en múltiples estaciones, evitando de manera efectiva la concentración de tensión interna, el rebote del material y los rayones en la superficie causados por una-deformación excesiva.

El número de soportes rodantes coincide con la complejidad del perfil: de 8 a 12 soportes para paneles de techo y paredes convencionales, de 12 a 18 soportes para correas C/Z y quillas comunes, y más de 20 soportes para perfiles de formas especiales-de alta-precisión. Este equipo presenta una alta estabilidad de conformado, amplia adaptabilidad del material y una velocidad de producción ajustable de 10 a 30 m/min. Admite la producción industrial continua-a largo plazo y se utiliza ampliamente en la producción en masa estandarizada de perfiles metálicos de construcción.

A través del-ejemaquinas perfiladorasAdopte una estructura de soporte fija de doble-extremo para el eje del rodillo, con una gran rigidez general, sin desplazamiento del eje ni vibración durante el funcionamiento a alta-velocidad y una precisión dimensional de alto perfil. Es adecuado para procesar placas metálicas de espesor medio y grueso (0,8 a 4,5 mm) y perfiles de acero de alta-resistencia, y es el equipo preferido para perfiles de ingeniería estructural.

A diferencia de la estructura de eje pasante-, la máquina perfiladora en voladizo tiene un diseño de eje de rodillo suspendido de un solo-lado, que es conveniente para un rápido reemplazo del molde y ajuste del perfil. Aunque su rigidez estructural es ligeramente más débil, tiene una flexibilidad excepcional, adecuada para cambios frecuentes de productos, producción personalizada en lotes pequeños-de perfiles ligeros de paredes delgadas-como bandejas de cables y pequeñas quillas de acero.

Con la actualización de la fabricación industrial inteligente, las máquinas perfiladoras han formado tres grados de automatización: semi{0}}automática auxiliar manual, totalmente-automática integrada y móvil portátil, que se adaptan a diferentes escalas de producción y condiciones del sitio.

Los equipos semi-automáticos solo realizan el laminado y el conformado automáticos, mientras que la carga de bobinas, la nivelación de materiales, el corte de productos terminados y la recolección de materiales dependen de la operación manual. El equipo está equipado con un sistema de control eléctrico básico con parámetros operativos fijos, estructura simple, bajo costo de inversión y mantenimiento conveniente.

Se aplica principalmente a pequeñas fábricas de procesamiento, producción de pedidos descentralizada y productos personalizados de baja-producción. Sus desventajas son la baja eficiencia de producción, la alta dependencia de la mano de obra y la consistencia inestable del producto, por lo que no es adecuado para la producción en masa a gran-escala.

La línea de producción de perfilado completamente-automática integra desenrollado, nivelación, alimentación, formado, punzonado, muescas, corte volador, conteo y apilado en un sistema de ciclo automático. Adopta un control de pantalla táctil inteligente PLC, que puede almacenar docenas de programas de parámetros de perfil, realizar una conmutación de diferentes productos con una sola tecla y admitir una operación continua desatendida.

Equipada con alarma de falla automática, protección contra sobrecarga y un sistema de servo posicionamiento preciso, el error de producción se controla dentro de ±0,5 mm. La velocidad de producción puede alcanzar entre 18 y 35 m/min, lo que mejora enormemente la eficiencia de la producción y la consistencia del producto. Se utiliza ampliamente en la producción estandarizada a gran-escala de tejas de acero de colores, quillas de acero liviano y perfiles automotrices, y es el equipo principal para las modernas empresas-de procesamiento de metales a gran escala.

A diferencia de los equipos industriales fijos, las máquinas perfiladoras portátiles adoptan una base móvil integrada con ruedas universales, que se pueden transferir rápidamente a los sitios de construcción para-procesamiento en el sitio. Este tipo de equipo es de tamaño compacto, liviano y fácil de depurar, y procesa principalmente paneles de techo de edificios, paneles de pared y perfiles de junta alzada.

Resuelve los problemas de deformación y daño por transporte de los perfiles terminados en el procesamiento tradicional de fábrica y es muy adecuado para proyectos de ingeniería al aire libre, sitios de construcción temporales e ingeniería regional remota que respalda la producción.

Según las diferentes industrias transformadoras y tipos de productos, las máquinas perfiladoras se pueden subdividir en equipos profesionales dedicados a las industrias de construcción, eléctrica, automotriz y especiales, con optimización específica en la estructura del molde y la configuración del proceso.

El equipo perfilador de construcción es el tipo más utilizado en la industria y cubre series de paneles de techo y pared, series de perfiles estructurales y series de edificios de acero liviano.

Las máquinas formadoras de paneles para techos y paredes incluyen máquinas de láminas corrugadas, máquinas de tejas trapezoidales y máquinas para techos con junta alzada. Las máquinas para tejas onduladas y trapezoidales funcionan a alta velocidad de 20 a 45 m/min, adecuadas para materiales de cerramiento de plantas industriales y edificios residenciales; Las máquinas de costura alzada producen perfiles entrelazados con funciones impermeables y resistentes al viento-, dedicados a la decoración arquitectónica de alto-gama.

Las máquinas de perfiles estructurales incluyen máquinas de correas C/Z/U y máquinas de estructuras de acero ligero. Las correas se utilizan para los soportes de las estructuras de acero de las fábricas, mientras que las máquinas de quillas de acero livianas procesan placas de acero delgadas de 0,75 a 2,0 mm, que soportan la construcción de casas modulares y edificios prefabricados.

Las máquinas perfiladoras de bandejas portacables son equipos profesionales para producir bandejas portacables tipo escalera-y canal-. Están especialmente optimizados para procesos de formación de nervaduras de perforación, bridas y refuerzo. El equipo está equipado con dispositivos de punzonado hidráulico sincrónico, que pueden completar un punzonado preciso de múltiples orificios y un perfilado de una sola vez.

Puede procesar placas de acero galvanizado y aleaciones de aluminio con un espesor de 1,0 a 3,0 mm. Las bandejas portacables producidas tienen una fuerza uniforme, bordes limpios y una fuerte resistencia a la corrosión, que se utilizan ampliamente en proyectos de ingeniería energética, construcción eléctrica y tendido de líneas de comunicación.

Las máquinas perfiladoras para automóviles pertenecen a equipos personalizados de alta-precisión, destinados a piezas estructurales de automóviles, vigas de parachoques, rieles deslizantes de asientos y piezas de refuerzo de carrocería. A diferencia de los equipos de construcción, este tipo de máquina adopta rodillos tratados térmicamente-de alta-precisión-y un sistema de ajuste servo totalmente-automático, con una tolerancia dimensional controlada dentro de ±0,1 mm.

Puede procesar acero de alta-baja-aleación y acero especial para automóviles, con requisitos estrictos en cuanto a planicidad del perfil, resistencia a la torsión y acabado superficial. El equipo está equipado con dispositivos de detección y corrección en línea para cumplir con los altos-requisitos de calidad estándar de la fabricación de automóviles.

Las máquinas perfiladoras personalizadas especiales son equipos no-estándar desarrollados para necesidades especiales de la industria, incluidas máquinas de rieles guía para elevadores, máquinas de columnas para estantes de supermercados, máquinas perfiladoras de abrazaderas de tubos y máquinas formadoras de soportes solares.

Dicho equipo está diseñado de acuerdo con la estructura transversal-única del producto, con un diseño de soporte rodante personalizado, moldes de rodillos con formas-especiales y procesos exclusivos de punzonado y corte. Aunque la versatilidad es baja, tiene absoluta profesionalidad en industrias segmentadas y es un equipo de apoyo importante para la fabricación industrial segmentada.

Según diferentes tecnologías de procesamiento de metales,maquinas perfiladorasSe puede dividir en equipos convencionales de perfilado en frío, perfilado en caliente y equipos de perfilado de procesos compuestos.

El conformado en frío es el proceso más común en la industria. Procesa bobinas metálicas a temperatura ambiente, sin tratamiento térmico. El equipo tiene una estructura simple, bajo consumo de energía, sin oxidación del material ni cambio de color, y una superficie del producto suave y hermosa. Es adecuado para casi todos los perfiles metálicos convencionales, como acero galvanizado, acero con revestimiento de color-y acero inoxidable, y ocupa más del 90 % de la cuota de mercado.

El equipo de perfilado en caliente se utiliza especialmente para placas de acero gruesas de alta-dureza y materiales de aleaciones especiales. Precalienta el material metálico a una cierta temperatura antes del conformado por laminación, lo que reduce la dureza del metal, mejora la ductilidad y evita el agrietamiento del material y el daño por tensión interna durante el conformado. Se utiliza principalmente para perfiles estructurales-de servicio pesado y procesamiento de piezas de aleaciones industriales especiales, con un alto consumo de energía del equipo y un alcance de aplicación limitado.

Las máquinas perfiladoras de proceso compuesto integran múltiples procesos, como conformado por laminación, punzonado, estampado, doblado y corte. El-proceso de moldeo único elimina los procedimientos de procesamiento secundario, mejora en gran medida la eficiencia de la producción y garantiza una alta consistencia del producto. Por ejemplo, la máquina de correas totalmente automática puede completar el ajuste de tamaño, el conformado, el punzonado y el corte de longitud-fija en un solo paso, lo cual es representativo del equipo de procesamiento integrado de alta-eficiencia en la industria moderna de perfilado.

Los diversos tipos de máquinas perfiladoras hacen que la selección específica sea crucial. Las empresas deben hacer coincidir los tipos de equipos según tres indicadores principales: complejidad del perfil del producto, demanda de lotes de producción y estándares de precisión de la industria.

Para perfiles de cerramiento de edificios simples y producción estandarizada de lotes grandes-, seleccione máquinas perfiladoras de laminado en frío convencionales-multi-automáticas; para perfiles de forma especial-personalizados en lotes pequeños-, elija equipos semiautomáticos en voladizo flexible; para perfiles eléctricos y automotrices de alta-precisión, seleccione líneas de producción de procesos compuestos de precisión personalizados; Para el procesamiento de ingeniería en sitio-al aire libre, las máquinas perfiladoras móviles portátiles son la opción más rentable-.

Eleganzo es una firma de diseño integral especializada en arquitectura, interiorismo, ambientes de marca, planificación estratégica y diseño urbano.

Los tipos de máquinas perfiladoras se enriquecen constantemente con mejoras industriales, formando un sistema de clasificación completo basado en estructura, automatización, aplicación y proceso. Cada tipo de equipo tiene su posicionamiento único, ventajas de rendimiento y escenarios aplicables. No existe absolutamente el mejor equipo en la industria, solo el equipo que mejor se adapta.

En la producción y adquisición reales, las empresas deberían abandonar la idea-unilateral de que "una mayor configuración equivale a un mejor rendimiento". Al clasificar las características del producto, la escala de producción y los estándares de procesamiento, seleccionar científicamente el tipo de máquina perfiladora puede mejorar efectivamente la eficiencia de la producción, reducir las tasas de fallas y los costos operativos integrales, y brindar soporte estable al equipo para la producción industrial a largo plazo-.
